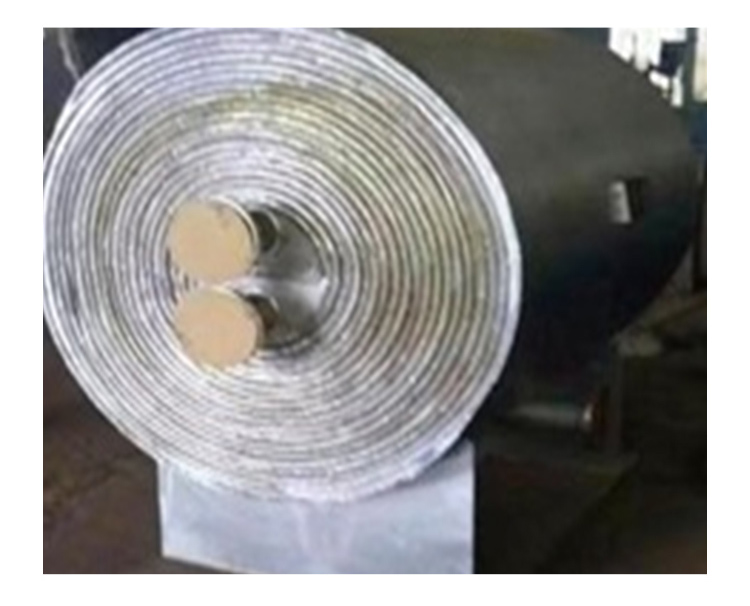

    螺旋板换热器的 结构特点螺旋板换热器是由两块相互平行的薄钢板在螺旋板专用成形卷床上卷制而成，两钢板间形成2个相互平行的矩形螺旋流道供流体通过。

薄钢板即为传热表 面，两螺旋状薄钢板的内端被焊在中心隔板上，隔板隔开流道，端盖在两旁盖住流道系统。应用定距柱使两螺旋板互相保持一定距离，并提高螺旋板的承压能力。

有机热载体热能系统中的冷却过程，冷热流体的温差较大，热流体最高温度可达200‘C左右，而冷流体即循环水为常温，这样就使列管式换热器有较大的温差应力，而螺旋板换热器的 特点是允许膨胀，由于它有2个较长的螺旋形通道。

当螺旋体受热或冷却后，可像钟表内的发条一样伸长或收缩，而螺旋体各圈之间都是一侧为热流体，另一侧为冷 流体，最外圈与大气接触，在螺旋体之间的温差没有列管式换热器中的管子与壳体的温差那样明显，因此不会产生大的温差应力，这一特点极为适应有机热载体热能 系统;结构紧凑，换热面积大，制造简单，投资少。不易污塞。

螺旋板换热器的选用与使用有机热载体热能系统中选用螺旋板换热器除注意温度压力等常规参数外，还应经过详细的工艺计算确定换热面积，同时应使设备通道 内的流体流速高于或等于lm/s，使流体产生湍流，以达到换热效果。

有机热载体对钢材无腐蚀性，选用碳钢制螺旋板换热器即可。如单台设备不能满足使用要求 可多台组合使用，组合时应符合下列规定：并联组合，只限于同一规格的设备;串联组合，设备的板宽和通道间距应相同;馄合组合，一条通道并联，另一通道串 联，只限于同一规格设备。
