管壳式换热器示意图

时间:2020-06-28 作者:www.sclhrq.com 阅读:90

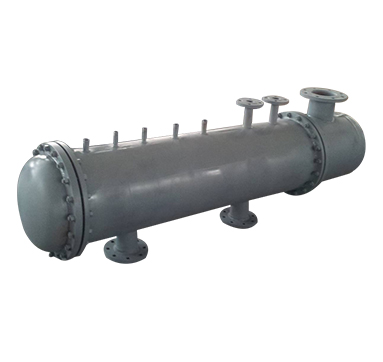

为您展示完整的管壳式换热器示意图,让您清晰的了解管壳式换热器设备的结构构造,了解具体的产品详情。

管壳式换热器示意图


管壳式换热器由壳体、传热管束、管板、折流板(挡板)和管箱等部件组成。壳体多为圆筒形,内部装有管束,管束两端固定在管板上。

进行换热的冷热两种流体,一种在管内流动,称为管程流体;另一种在管外流动,称为壳程流体。

为提高管外流体的传热分系数,通常在壳体内安装若干挡板;挡板可提高壳程流体速度,迫使流体按规定路程多次横向通过管束,增强流体湍流程度,换热管在管板上可按等边三角形或正方形排列。

等边三角形排列较紧凑,管外流体湍动程度高,传热分系数大;正方形排列则管外清洗方便,适用于易结垢的流体。



常见的螺旋板换热器的管箱结构大致可以分为以下几类:

1、型管箱该管箱是多管程换热器的返回管箱。

2、型管箱该管箱用于单管程换热器的进出口管箱。

常见的螺旋板换热器的管箱结构

3、型管箱可用于单管程和多管程,优点是便于清洗换热器的管程;缺点是管箱盖结构用材较多,当尺寸较大时,需要锻件,故建议A型管箱宜用于DN≤900mm 的场合。

4、型管箱用于单管程和多管程,优点是结构简单,便于制造;缺点是检修和清洗管程的换热管内时,需将管箱上的接管法兰和设备法兰拆开,并取下整体管箱。
