螺旋板换热器的泄露处理

时间:2020-10-17 作者:http://www.sclhrq.com/ 阅读:15

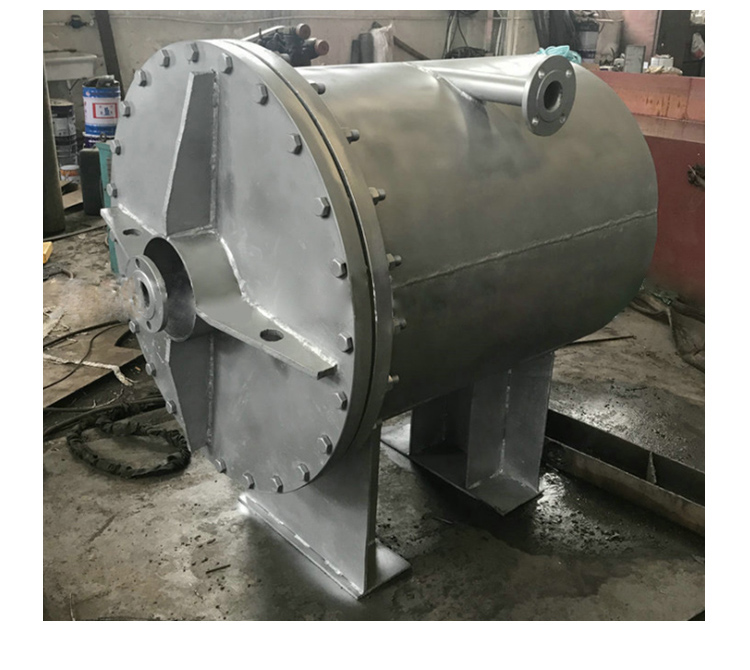

螺旋板换热器是由两个封闭且独立的螺旋通道构成,通道内出现了串漏则对于串漏点的确定比较困难。为了准确的查出漏点,采用了钻孔的方法。钻孔时,钻孔位置应定在换热器一端的同一个螺旋通道上,且为十字交叉形排列,在钻孔时还应尽量保证不让铁屑掉进换热器内,以使其通道畅通。螺旋板换热器的泄露处理

灌水打压查漏

  从未钻孔的一个通道上,用压力水泵向换热器内灌水,并形成一定的压力,这时换热器串漏的位置就会窜出水来,流到另一通道(钻过孔的通道),并从离漏点最近的那层钻孔往下滴水,(这时换热器钻过孔的一端应是朝下放置),通过滴出水的位置,就能确定在第几层有内泄漏,这时再将换热器相同层未钻孔的一侧封头割开一段作为观察孔,从观察孔处就能准确确定具体串漏点。

内漏处的修理

  1、挖孔:在确定了内漏点的位置后,从换热器最外层对应着漏点的地方,开始割孔,顺序是由外向里,一直割到有内漏点的那一层为止。割出的孔应为椭圆形,且尺寸的大小是外层大,向里逐渐小,一般每层板上孔的大小相差40mm,如漏点位置较深,在外层割出的孔应较大。螺旋板换热器的泄露处理

  2、清渣:在割完孔后,应对留在每层板上的氧化渣认真进行清理,这是在对焊回补板时,回补板与每层螺旋板能否贴紧焊牢的关键,可用錾子和修整模具用的小手砂轮清理氧化渣,注意应尽量将清理的渣子清出,不让其掉进换热器内。

  3、配回补板:为保证修理的质量,从换热器上每层割下来的板料,不再使用,重新配回补板,另配的回补板要用与换热器螺旋板相同的材料和板厚,其周边应比换热器上每层割出的孔分别大15mm,20mm,且也为椭圆形,并做成和换热器每层螺旋板弧度相一致的弧形。
